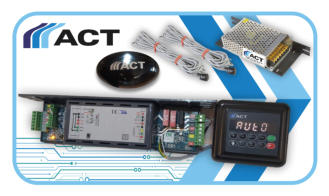

ACT EKO SET Otomatik Kayar Kapı Mikroişlemci Kontrol Kartı Eko Model

Otomatik Kayar Kapı Mikroişlemci Özellikleri

24 V DC çalışma gerilimi.

LED ekranlı Seven Segment 4 Digit Beyaz renk display konum anahtarı(Keypad)

Kademeli hız kontrol ayarı

Açılma/Kapanma Yönünde(Sıkışma Anında)Engel tanıma

Uzaktan kumandalı konum atama

PWM kontrollü, 4 bölgeli kontrol devresi

SMPS 28v-30v 6,5 Amper güç kaynağı

Sıkışma Anında Akım Set Koruma limit ayarı

Kapı açık kalma bekleme süre ayarı

10.

RS485 haberleşme protokolü

11.

İç-dış radar aktif / pasif hale getirme

12.

Kapı açma / kapamada 3 farklı hız ayarı

13.

Merkezi bilgisayardan 255 adet kapıyı tek noktadan kontrol edebilme ayarı(Hata raporu tutma)(Parametre

kontrol)

14.

Dahili fotosel/harici fotosel bağlama seçeneği

15.

Keypad Lexan Tuş Takımı Üzerinden Tuşları kilitleme seçeneği

16.

Keypad Lexan Tuş Takımı Üzerinden Resetleme seçeneği

17.

Manuel mod

18.

Kilit mod

19.

Bas aç/bas kapa seçeneği

Fotosel göz aktif/pasif seçeneği

21.

Motor baskı ayarı

Yaz / Kış modu

23.

Bas aç/bas kapa seçeneği

24.

Fotosel göz aktif/pasif seçeneği

25.

Motor baskı ayarı

26.

Test modu ile kapının belirlenen sürede açma/kapama seçeneği

27.

Açma/Kapama sayısını hafızada tutma(3 milyon)

Bluetooth ve wifi ile telefondan kontrol

29.

12v 3amp/24v 2amp dahili enerji çıkışı

Ekrana düşen hata kodları ile arızayı öğrenme/arızayı teknik destek ile çözüme daha hızlı ve sağlıklı dönüştürme

seçeneği

Ürünlerimiz 100% Yerli Sermaye 100% Yerli Üretimdir!

ACT Eko Serisi Otomatik Kayar Kapı Ana İşlemci Nasıl Çalışır

Otomatik Kayar Kapı Ana Kart İşlemcisi Nasıl Çalışır

Fotoselli otomatik kayar kapıların ana kart işlemcisi, kapının açılması ve kapanması sırasında kontrol ve güç sağlayan bir elektronik cihazdır. Otomatik kayar kapı ana kart, kapının motorunu ve sensörlerini yönetir ve kapının doğru şekilde açılmasını ve kapanmasını sağlar. Otomatik kayar kapı ana kart, genellikle mikrodenetleyici veya programlanabilir mantık denetleyicisi (PLC) gibi bir bilgisayar çipi kullanır. Bu çip, programlanabilir belleğe sahiptir ve kapı hareketlerini kontrol etmek için önceden tanımlanmış bir dizi talimat kümesi içerir. Otomatik kayar kapının hareketini algılamak için, sensörler genellikle kapının her iki tarafına yerleştirilir. Bunlar genellikle fotoelektrik sensörlerdir, yani kapının hareketi hakkında bilgi toplamak için infrared ışınlarını kullanırlar. Kapı, sensörlere bir sinyal gönderdiğinde, ana kart bu bilgiyi alır ve kapının açılıp kapatılması için gerekli talimatları verir. Ana kart işlemcisi ayrıca, kapının açılma ve kapanma hızını ve gücünü kontrol eder. Bu, kullanıcıların kapının hareketini kolayca kontrol etmelerini sağlar ve kapının hızı ve gücü, kapının kullanımına uygun şekilde ayarlanabilir. RS485 haberleşme protokolü, otomatik kayar kapıların kontrolünde kullanılan bir haberleşme standardıdır. Bu protokol, seri veri iletişimini sağlamak için tasarlanmıştır ve uzun mesafelerde yüksek hızlı iletişim için idealdir. Otomatik kayar kapılar genellikle iki kontrol paneline sahiptir: birincisi kapının içinde yer alırken diğeri ise kapının dışında bulunur. Her iki kontrol paneli de iki RS485 hat üzerinden haberleşir. Bu hatlar, diferansiyel sinyalleri taşırlar ve bu sayede daha düşük gürültüye ve daha yüksek noise-immunity'ye sahip olurlar. Kapının içindeki kontrol paneli, kullanıcının kapıyı açmak veya durdurmak gibi istekleri doğrultusunda bir arduino veya benzeri bir mikrodenetleyici tarafından kontrol edilir. Bu mikrodenetleyici, kullanıcının komutlarını RS485 haberleşme protokolüne uygun bir şekilde kodlayarak dışarıya gönderir. Dışarıdaki kontrol paneli bu komutları alır, işler ve kapının belirtilen şekilde hareket etmesini sağlar. Ayrıca, dışarıdaki kontrol paneli de kapının durumunu takip eder ve içerideki kontrol paneline bilgi aktarır. Bu sayede, kapı açık mı yoksa kapalı mı olduğu bilgisi her iki kontrol panelinde de aynı şekilde görüntülenir. RS485 haberleşme protokolü, otomatik kapılarda kullanımı kolay, stabil ve güvenilir bir haberleşme yöntemidir. Bu nedenle, otomatik kayar kapıların kontrolünde sıklıkla kullanılır. Sonuç olarak, fotoselli otomatik kayar kapıların ana kartı, kapının hareketini kontrol etmek ve sensörler aracılığıyla doğru şekilde algılamak için programlanabilir bir bilgisayar çipi kullanır. Bu sayede, kapılar doğru şekilde açılıp kapanır ve kullanıcılara güvenli bir şekilde hizmet verir.
