ACT 205 Otomatik Kayar Kapı Radar Sensörü
Otomatik Kayar Kapı Radar Sensörü, Teknik Özellikler
ÇALIŞMA GERİLİMİ
12/24 VDC
ÇALIŞMA SICAKLIĞI
-20/+70 ° C
ÇALIŞMA PRENSİBİ
Mikrodalga Microwave
ÇALIŞMA MESAFESİ
50/ 800 cm
KONTAK TİPİ
Kuru Kontak
KONTAK SÜRESİ
250ms

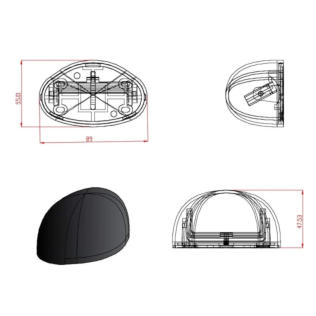

ÖLÇÜLER
X= 89 mm Y= 55 mm Z= 47,5 mm
RENK:
Siyah
ACT 205 Otomatik Kayar Kapı Radar Sensörü
Otomatik Kayar Kapı Mikrodalga Radar Sensörü, Ürün Açıklaması
1.
Otomatik kayar kapı radar sensörü, yaklaşmakta olan herhangi bir hareketi algılayarak devreye kuru kontak tetik veren bir
üründür. 50cm ile 500 cm arası ayarlanabilir.
2.
Otomatik kapı radar sensörü, Her türlü hareketi algılar, yan yana veya karşılıklı yakın mesafelerde bağlanabilir, birbirinden
etkilenmez, herhangi bir kumanda frekansına maruz kaldığında etkilenmez.
3.
Otomatik kapı radar sensörü, Kontak süresi ayarlanabilir. Kendi sisteminizde tamir-bakım için kullanabilirsiniz.
ACT 205 Otomatik Kayar Kapı Radar Sensörü
Otomatik Kayar Kapı Radar Sensörü, Montaj Talimatı
1.
OTOMATİK KAYAR KAPI RADAR SENSÖRÜ KABLOMUZ KENDİNDEN KONNEKTÖRLÜ OLDUĞU İÇİN ÇENTİK YÖNÜNE GÖRE RADAR
ENTEGRESİNE TAKINIZ.
2.
KAHVERENGİ UCUMUZ +12 VEYA +24 VOLT DC’DİR.
3.
BEYAZ KABLOMUZ (-)GND’DİR.
4.
SARI VE YEŞİL KABLOLARIMIZDA KURU KONTAK UÇLARIDIR.
5.

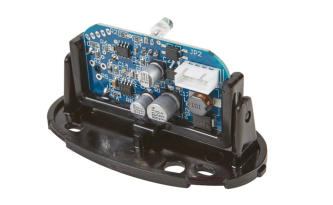

ÖN GÖVDEDE BULUNAN PIHER MARKA 1 MEGA OHM TRİMPOT İLE HASSASİYET 50/800 CM ÇALIŞMA MESAFESİNDE AYAR
YAPILABİLİR.
6.
(-) TETİK İLE ÇALIŞILACAK DURUMLARDA SARI KABLO GND, YEŞİL KABLO TETİK(SİNYAL)UÇLARINA BAĞLANIR.
7.
(+) TETİK İLE ÇALIŞILACAK DURUMLARDA SARI KABLO (+), YEŞİL KABLO TETİK(SİNYAL)UCUNA BAĞLANIR.
8.
HASSASİYET/MESAFE TRİMPOTU İLE RADAR GÖVDESİNDEN VERDİĞİNİZ AÇI DOĞRU ORANTILI OLMASI GEREKİYOR.
ACT 205 Otomatik Kayar Kapı Radar Sensörü
Otomatik Kayar Kapı Mikrodalga Radar Sensörü, Uyarılar Dikkat Edilmesi Gerekenler
1.
Otomatik kapı radar sensörü montaj,Su sızdırmazlığı için Mikrodalga radar sensörünün kapağı sıkı sıkıya geçmelidir.
2.
MONTAJ İŞLEMİNİ TEKNİK EKİBİNİZDEN DESTEK ALARAK GERÇEKLEŞTİRİNİZ.
Ürünlerimiz 100% Yerli Sermaye 100% Yerli Üretimdir!
ACT 205 Otomatik Kayar Kapı Radar Sensörü Nasıl Çalışır
Otomatik Kayar Kapı Radar Sensörü, Nasıl Çalışır

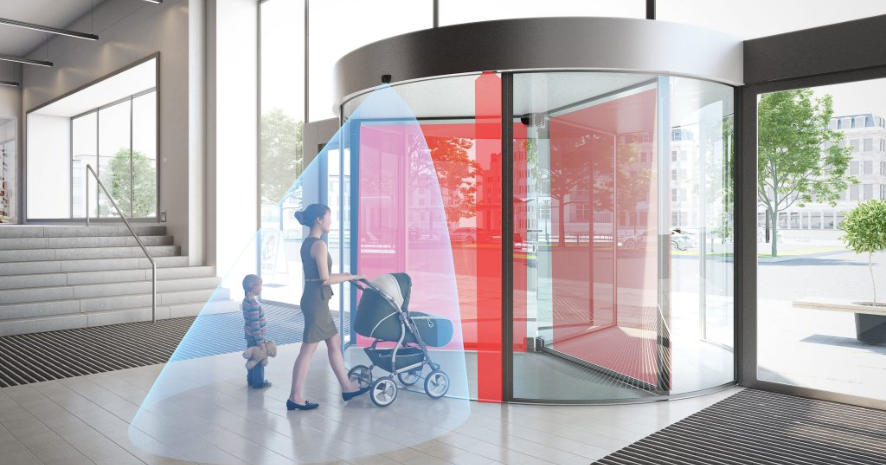

Fotoselli otomatik kayar kapılar, mikrodalga radar sensörlerini kullanarak kapının açılması veya kapanması için gerekli
sinyalleri sağlayabilir. Radar sensörler, kapının yakınında bulunan nesnelerin hareketini tespit eder ve kapının açılması
veya kapanması için gereken sinyalleri ana kart işlemcisine gönderir.
Mikrodalga radar sensörleri, elektromanyetik dalgalar kullanarak nesnelerin konumunu tespit eder. Radar hareket
algılama sensörü, genellikle otomatik kayar kapının yakınına monte edilir ve kapının açılması veya kapanması için
gereken sinyalleri algılar.
Sensör, elektromanyetik dalgalar gönderir ve bu dalgalar nesnelerden yansır. Yansıyan dalgalar, sensöre geri döner ve
sensör, nesnenin konumunu tespit etmek için bu yansıma süresini ölçer.
Sensörler, kapının açılması veya kapanması için gereken sinyalleri ana kart işlemcisine gönderir. Ana kart, sensörlerden
gelen sinyalleri algılar ve kapının hareketini kontrol etmek için gerekli talimatları verir. Bu sayede, kapı otomatik olarak
açılır veya kapanır ve kullanıcılara kolay ve güvenli bir giriş imkanı sağlar.
Mikrodalga radar sensörleri, kapı açma ve kapatma işlemlerinde yüksek hassasiyet ve hız sağlar. Ayrıca, kapı açma
işlemi için kullanıcıların kapıya dokunmasına gerek kalmaz, bu da kapının kullanımını daha pratik hale getirir.
DİĞER ÜRÜNLERİMİZ
ACT 205 Otomatik Kayar Kapı Hareket Algılama Sensörü
Mikrodalga Radar Sensörü Teknik Özellikler
ÇALIŞMA GERİLİMİ
12/24 VDC
ÇALIŞMA SICAKLIĞI
-20/+70 ° C
ÇALIŞMA PRENSİBİ
Mikrodalga Microwave
ÇALIŞMA MESAFESİ
50/ 800 cm
KONTAK TİPİ
Kuru Kontak
KONTAK SÜRESİ
250ms
ÖLÇÜLER
X= 89 mm Y= 55 mm Z= 47,5
mm
RENK:
Siyah
ACT 205 Otomatik Kayar Kapı Hareket Algılama Sensörü
Mikrodalga Radar Sensörü Ürün Açıklaması
1.
Otomatik kayar kapı radarı, yaklaşmakta olan herhangi bir
hareketi algılayarak devreye kuru kontak tetik veren bir
üründür. 50cm ile 500 cm arası ayarlanabilir.
2.
Her türlü hareketi algılar, yan yana veya karşılıklı yakın
mesafelerde bağlanabilir, birbirinden etkilenmez, herhangi
bir kumanda frekansına maruz kaldığında etkilenmez.
3.
Kontak süresi ayarlanabilir. Kendi sisteminizde tamir-
bakım için kullanabilirsiniz.
ACT 205 Otomatik Kayar Kapı Hareket Algılama Sensörü
Mikrodalga Radar Sensörü Montaj Talimatı
1.
OTOMATİK KAYAR KAPI RADAR SENSÖRÜ KABLOMUZ
KENDİNDEN KONNEKTÖRLÜ OLDUĞU İÇİN ÇENTİK
YÖNÜNE GÖRE RADAR ENTEGRESİNE TAKINIZ.
2.
KAHVERENGİ UCUMUZ +12 VEYA +24 VOLT DC’DİR.
3.
BEYAZ KABLOMUZ (-)GND’DİR.
4.
SARI VE YEŞİL KABLOLARIMIZDA KURU KONTAK
UÇLARIDIR.
5.
ÖN GÖVDEDE BULUNAN PIHER MARKA 1 MEGA OHM
TRİMPOT İLE HASSASİYET 50/800 CM ÇALIŞMA
MESAFESİNDE AYAR YAPILABİLİR.
6.
(-) TETİK İLE ÇALIŞILACAK DURUMLARDA SARI KABLO GND,
YEŞİL KABLO TETİK(SİNYAL)UÇLARINA BAĞLANIR.
7.
(+) TETİK İLE ÇALIŞILACAK DURUMLARDA SARI KABLO (+),
YEŞİL KABLO TETİK(SİNYAL)UCUNA BAĞLANIR.
8.
HASSASİYET/MESAFE TRİMPOTU İLE RADAR
GÖVDESİNDEN VERDİĞİNİZ AÇI DOĞRU ORANTILI OLMASI
GEREKİYOR.
ACT 205 Otomatik Kayar Kapı Hareket Algılama Sensörü
Mikrodalga Radar Sensörü Uyarılar Dikkat Edilmesi
Gerekenler
1.
Su sızdırmazlığı için Mikrodalga radar sensörünün kapağı
sıkı sıkıya geçmelidir.
2.
MONTAJ İŞLEMİNİ TEKNİK EKİBİNİZDEN DESTEK ALARAK
GERÇEKLEŞTİRİNİZ.
Ürünlerimiz 100% Yerli Sermaye
100% Yerli Üretimdir!
ACT 205 Otomatik Kayar Kapı Hareket Algılama
Sensörü Nasıl Çalışır
Mikrodalga Radar Hareket Sensörü Nasıl Çalışır
Fotoselli otomatik kayar kapılar, mikrodalga radar
sensörlerini kullanarak kapının açılması veya
kapanması için gerekli sinyalleri sağlayabilir. Bu
sensörler, kapının yakınında bulunan nesnelerin
hareketini tespit eder ve kapının açılması veya
kapanması için gereken sinyalleri ana kart işlemcisine
gönderir.
Mikrodalga radar sensörleri, elektromanyetik
dalgalar kullanarak nesnelerin konumunu tespit
eder. Bu sensörler, genellikle otomatik kayar kapının
yakınına monte edilir ve kapının açılması veya
kapanması için gereken sinyalleri algılar.
Sensör, elektromanyetik dalgalar gönderir ve bu
dalgalar nesnelerden yansır. Yansıyan dalgalar,
sensöre geri döner ve sensör, nesnenin konumunu
tespit etmek için bu yansıma süresini ölçer.
Sensörler, kapının açılması veya kapanması için
gereken sinyalleri ana kart işlemcisine gönderir. Ana
kart, sensörlerden gelen sinyalleri algılar ve kapının
hareketini kontrol etmek için gerekli talimatları verir.
Bu sayede, kapı otomatik olarak açılır veya kapanır ve
kullanıcılara kolay ve güvenli bir giriş imkanı sağlar.
Mikrodalga radar sensörleri, kapı açma ve kapatma
işlemlerinde yüksek hassasiyet ve hız sağlar. Ayrıca,
kapı açma işlemi için kullanıcıların kapıya
dokunmasına gerek kalmaz, bu da kapının
kullanımını daha pratik hale getirir.
