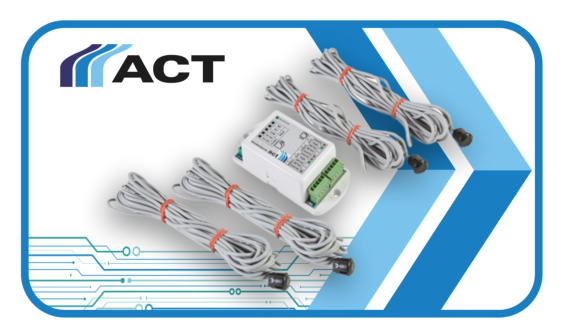

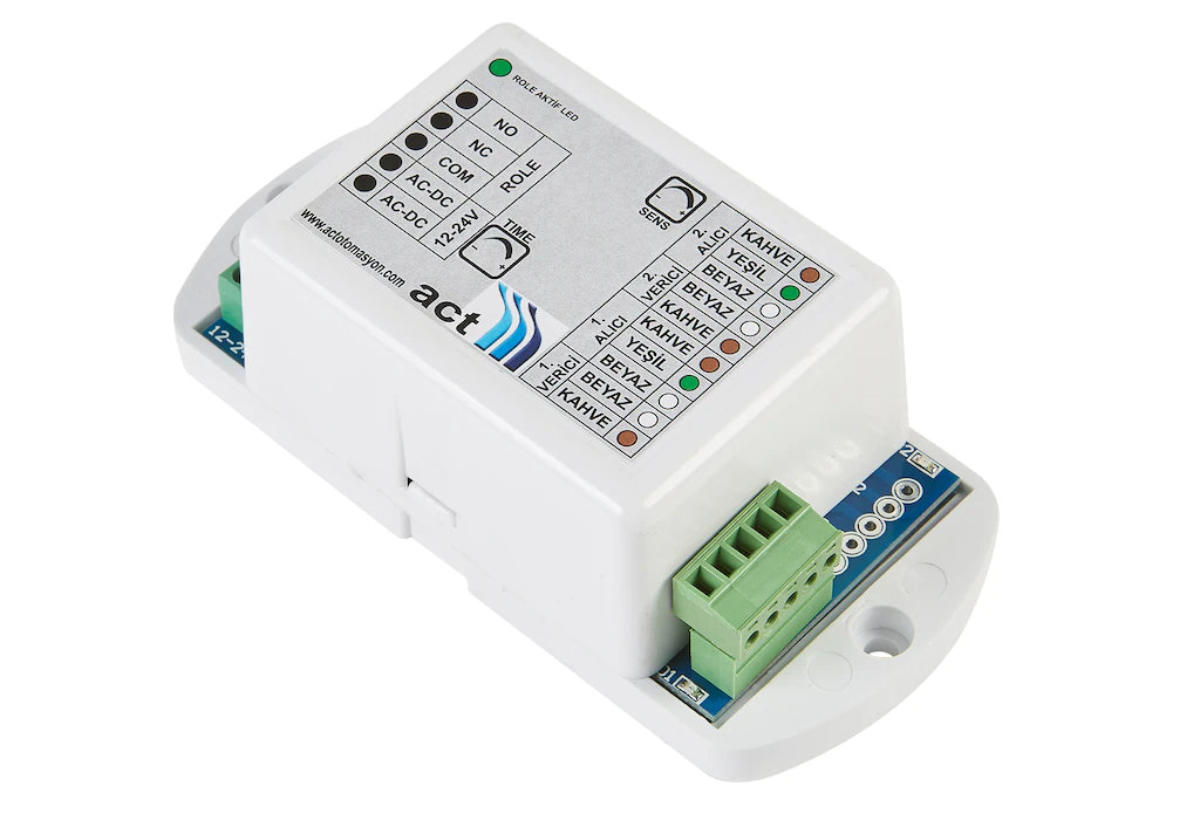

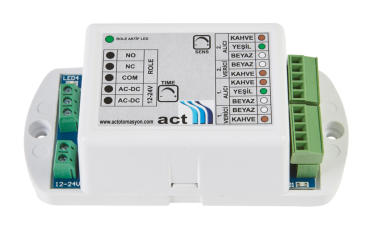

ACT 202 Otomatik Kayar Kapı Harici Fotosel Çift Sensör

Otomatik Kayar Kapı Harici Fotosel Çift Sensör Teknik Özellikler

ÇALIŞMA GERİLİMİ

9/24 VDC

ÇALIŞMA SICAKLIĞI

-20/+70 ° C

ÇALIŞMA FREKANSI

38 Khz

ÇALIŞMA MESAFESİ

50 / 900 cm 9 metre mesafe

KONTAK TİPİ

RÖLE 2/A NO/NC

KONTAK SÜRESİ

min:250ms/ max: 15sn

ÖLÇÜLER

X= 105 mm Y= 42 mm Z= 28 mm

RENK

Beyaz

ACT 202 Otomatik Kayar Kapı Harici Fotosel Çift Sensör

Otomatik Kayar Kapı Harici Fotosel Çift Sensör Ürün Açıklaması

1.

Yazılım kontrollu olarak geliştirdiğimiz nokta fotosel 2 tip olarak üretilmektedir: Standart tip ve Endüstriyel tip.

2.

Her iki ürünün de ortak özelliği son derece kararlı ve hatasız olarak çalışmasıdır. Özel alıcı ve gönderici elemanlarla

donatılmış olan ürünün bir diğer önemli özelliği ise tek bir alıcı-gönderici devresi ile perde şeklinde yaklaşık 20-30 cm

arasında perde yaratabilmesidir. Bu özelliği ile de ekstra güvenlik sağlarken bir diğer yandan ise montajlarda

karşılaşılan odaklama problemini de ortadan kaldırmaktadır.

3.

9-24VDC besleme ile çalışan ürünler, olumsuz hava ve çevre koşullarında dahi güvenli bir biçimde çalışabilmektedir.

4.

Her iki nokta fotosel de 9 metre mesafeye kadar sağlıklı çalışmaktadır.

5.

Şebekeden kaynaklı parazitlerden etkilenmez, kararlı çalışır, gün ışığından etkilenmez.

6.

Kendi sisteminizde tamir-bakım için kullanabilirsiniz.

ACT 202 Otomatik Kayar Kapı Harici Fotosel Çift Sensör

Otomatik Kayar Kapı Harici Fotosel Çift Sensör Montaj Talimatı

1.

HARİCİ FOTOSEL ADLI ÜRÜNÜN GİRİŞİNE 12V-24V DC/AC VEREBİLİRSİNİZ.

2.

NC/NO TETİK UÇLARI BULUNUR, KULLANIM AMACINA GÖRE 2 TARAFLI KULLANABİLİRSİNİZ.

3.

1 ALICI-1.VERİCİ ARASINDA ÇALIŞMA MESAFESİ DIŞARI ORTAMDA 7-9 METRE ARASINDADIR.

4.

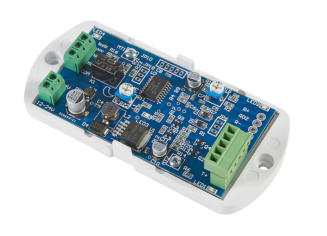

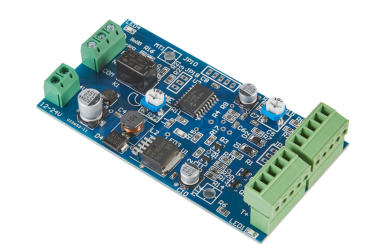

ENTEGRE ÜZERİNDE BULUNAN TIME(ZAMAN)TRİMPOTU ÜZERİNDEN RÖLE ÇEKME ZAMANINI 0-15SN ARALIĞINDA

AYARLAYABİLİRSİNİZ. KISACA ENGEL GELDİ, ENGEL GİTTİ RÖLE AYARLADIĞINIZ SÜRE BOYUNCA ÇEKİLİ KALACAKTIR.

5.

ENTEGRE ÜZERİNDE BULUNAN SENSÖR TRİMPOTU ÜZERİNDEN HASSASİYET AYARLAMASIN YAPABİLİRSİNİZ.

6.

2 ALICI, 2 VERİCİ KULLANDIĞINIZ ZAMAN ALICILAR AYNI TARAFTA, VERİCİLER AYNI TARAFTA YER ALMALIDIR.

7.

RÖLE ÇEKTİĞİNDE YEŞİL LED YANAR, KAPAĞI TORNOVİDA YARDIMI İLE AÇTIĞINIZDA ORTADA BULUNAN KIRMIZI LED

ENTEGRENİN KALBİDİR. YANIP SÖNMESİ FAAL DURUMDA OLDUĞUNU GÖSTERİR.

8.

Kendi sisteminizde tamir-bakım için kullanabilirsiniz.

ACT 202 Otomatik Kayar Kapı Harici Fotosel Çift Sensör

Otomatik Kayar Kapı Harici Fotosel Çift Sensör Kullanım Alanları

1.

Otomatik cam kapı sistemleri

2.

Otomatik fotoselli kayar kapı sistemleri

3.

Otomatik giyotin pencere sistemleri

4.

Asansör kapılar

5.

Endüstriyel Kapılar

Ürünlerimiz 100% Yerli Sermaye 100% Yerli Üretimdir!

ACT 202 Otomatik Kayar Kapı Harici Fotosel Nasıl Çalışır
Otomatik Kayar Kapı Harici Fotosel Nasıl Çalışır
Otomatik kayar kapılar, nokta fotosel hareket sensörleri kullanarak kapının açılması veya kapanması için gerekli sinyalleri sağlayabilir. Bu sensörler, kapının açılması veya kapanması sırasında herhangi bir engelle karşılaşıldığında kapının durmasını sağlar. Nokta fotosel hareket sensörleri, kapının her iki tarafına monte edilen çift sensörlerden oluşur. Her bir sensör, kapının her iki yanında bulunan karşılıklı noktalara monte edilir ve birbirleriyle hizalanır. Sensörler, kapının geçiş yolu boyunca ışık demeti gönderir ve demetin karşı tarafına yansıyan ışıkla kapının hareketini izler. Sensörler, kapının açılması veya kapanması sırasında engelle karşılaştığında, algıladıkları engel hakkında bilgiyi ana kart işlemcisine gönderir. Ana kart, kapının durması veya ters yönde hareket etmesi için gerekli talimatları verir. Böylece, kapı engelle karşılaştığında otomatik olarak durur ve engelin güvenli bir şekilde geçilmesi için bekler. Nokta fotosel hareket sensörleri, kapının kullanımını daha güvenli hale getirir ve herhangi bir engelle karşılaşma durumunda kullanıcıların zarar görmesini engeller. Ayrıca, kapı açma işlemi için kullanıcıların kapıya dokunmasına gerek kalmaz, bu da kapının kullanımını daha hijyenik hale getirir.
